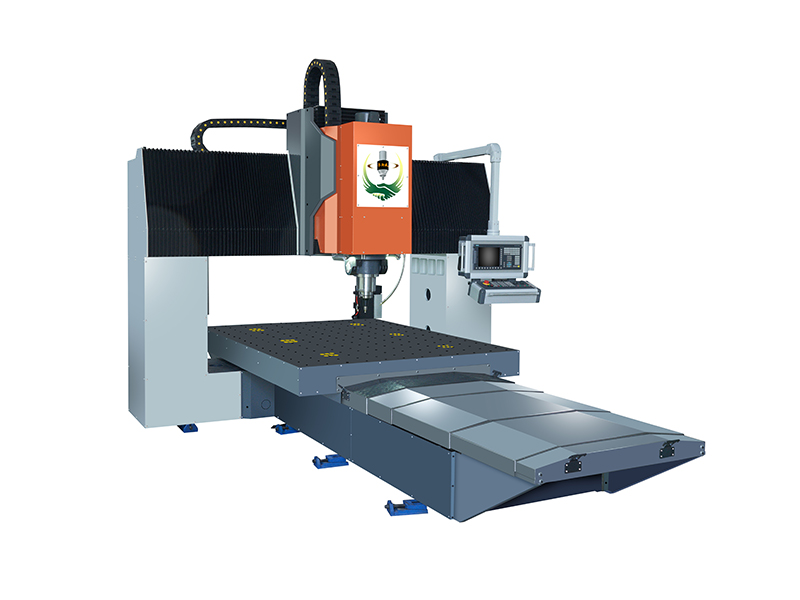

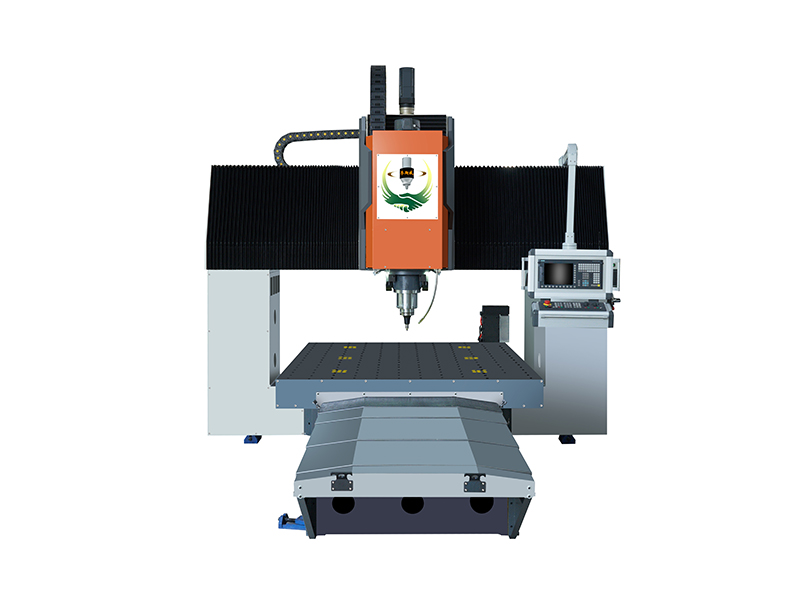

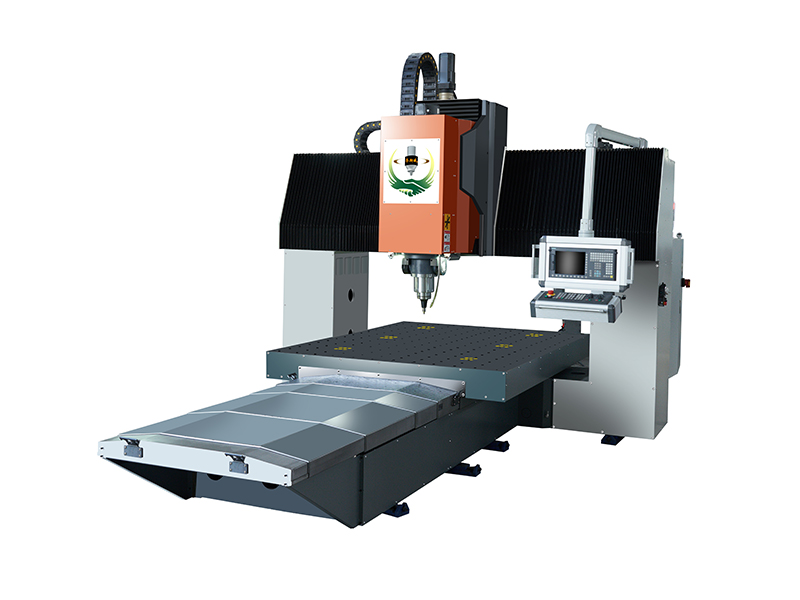

龙门式搅拌摩擦焊接设备采用定梁、双立柱定式结构，其结构稳定性高，对焊接过程所需要的轴向载荷大，可提供足够的焊接压力。该类型设备主要针对产品尺寸较大、平面结构的搅拌摩擦焊接焊接，尤其适用于焊接厚度在1-40mm的铝合金产品的焊接。另外，为充分提高设备的使用效率，可进行多工位的焊接，龙门式搅拌摩擦焊接设备也同样适用。
孚斯威科技公司是国内将静轴肩搅拌摩擦焊接技术与传统机床相结合，解决了焊接过程（直线和平面二维）的自动化焊接；此外，静轴肩搅拌摩擦焊接技术也可以有效消除飞边，大幅度降低生产成本、降低人为干预、降低生产投入等。
设备主体结构（包括：机头、横梁、立柱、底座、工作台）选用高精度数控机床用高强铸钢，为保障设备结构的稳定性，主体结构设计稳固可靠（以FSW-LX2316-2D-3T型龙门为例，设备总重超过18吨，高于同行业3吨以上）。结构件的生产制造把握每道工序，从结构件原材料合金元素的配比、铸造工艺、结构热处理，自然时效、粗加工、精加工，到部件装配，以高精度数控机床的标准进行要求，设备精度可达到0.03mm/1000mm，达到了加工中心的加工精度水平。
为满足不同行业的产品结构需求，静龙门式搅拌摩擦焊接设备龙门工作宽度3m，长度6m，较大单面焊接厚度可达50mm，可满足各企业的生产需求。此外，还根据客户产品需求定制专用设备服务，以满足客户的特殊需求。
性能参数
项目
主要参数
2518
X/Y/Z
mm
2500x1800x500
3020
3000x2000x500
2518
龙门通过宽度/高度
mm
2250/700
3020
2500/700
快速位移
m/min
X/Y≥12, Z≥5
主轴顶锻力
kN
30
焊接厚度
mm
1-10（铝合金）
主轴最高转速
rpm
4200
恒压力+位置耦合
s
≤0.01
主轴倾角
°
±3（手动可调）
设备总功率
kw
25
2518
设备总重
T
14
3020
16
名称及规格
品牌
国别
控制系统
西门子828D
德国
全铸造床身结构
孚斯威
中国
滚珠丝杠
THK
日本
直线导轨
上银/鼎翰
中国台湾
主轴
台湾惟隆
中国台湾
万向联轴器
兴台光
中国台湾
电气元件
施耐德
法国
控制系统/电机
西门子
德国
润滑系统
胜祥
中国
减速箱
三凯
中国
轴行程
控制响应速度
功能项目
内容
特征
备注
过程控制
恒压力、恒位置混合控制
压力与位置耦合控制
标配
数据追溯
数据与参数相匹配管理，产品焊接过程中的数据与分析
每一个零件生产过程的数字化管理
标配
断针检测
检测刀具磨损情况
保证焊接质量的一致性
标配
刀具寿命监控
记录刀具的使用寿命或累计使用寿命
刀具使用寿命累计
标配
刀具库管理
可管控20个刀具的使用寿命
独立管理，投影半径自适应
标配
静轴肩系统
兼容静轴肩搅拌摩擦焊接工具/工艺
无飞边毛刺，更有利于实现焊接自动化
标配
可视化管理
生产过程数据可视化，如工艺参数、压力波动等
可满足实时监控、存储和数据追溯
选配
自动清铝屑
静轴肩粘铝屑的自动化清理
自动清理轴肩粘料
选配

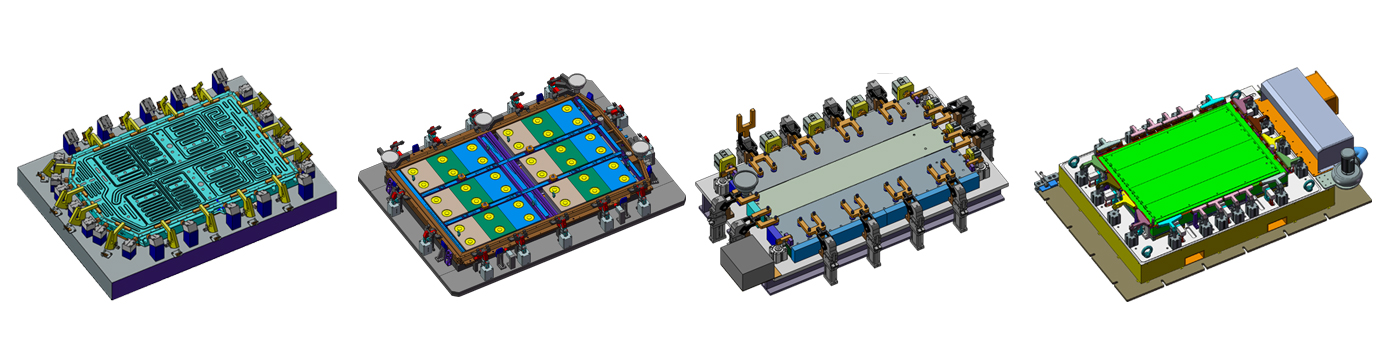

配套夹具
应用场景

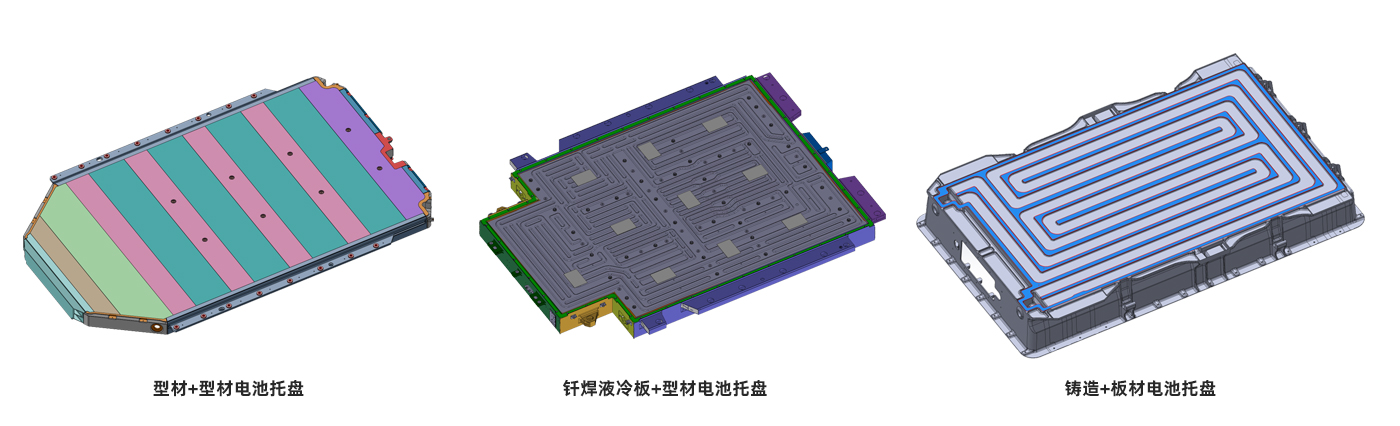

主要应用于新能源汽车和储能压铸/挤压铝合金电池托盘，也适用于一些大尺寸液冷散热器。基于零件大小可实现部分零件的双工位布局，提升了设备的使用效率。
