小型动龙门搅拌摩擦焊设备

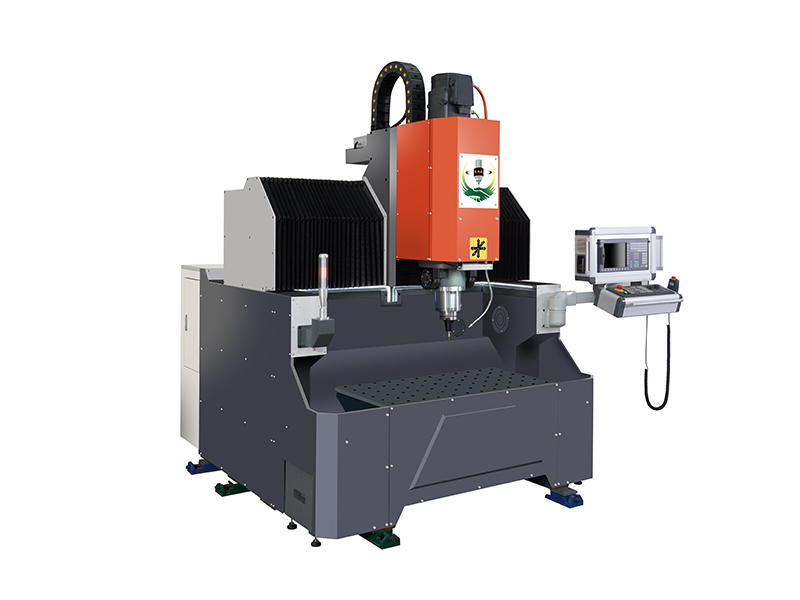

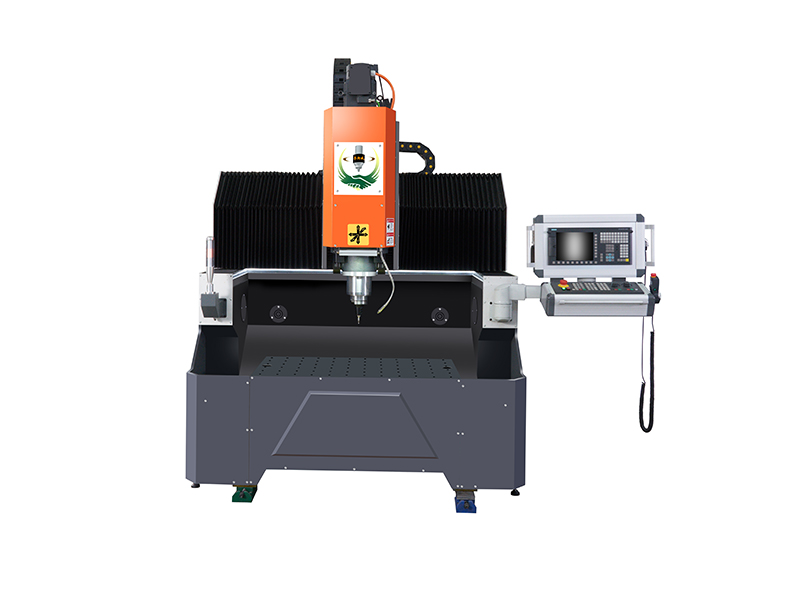

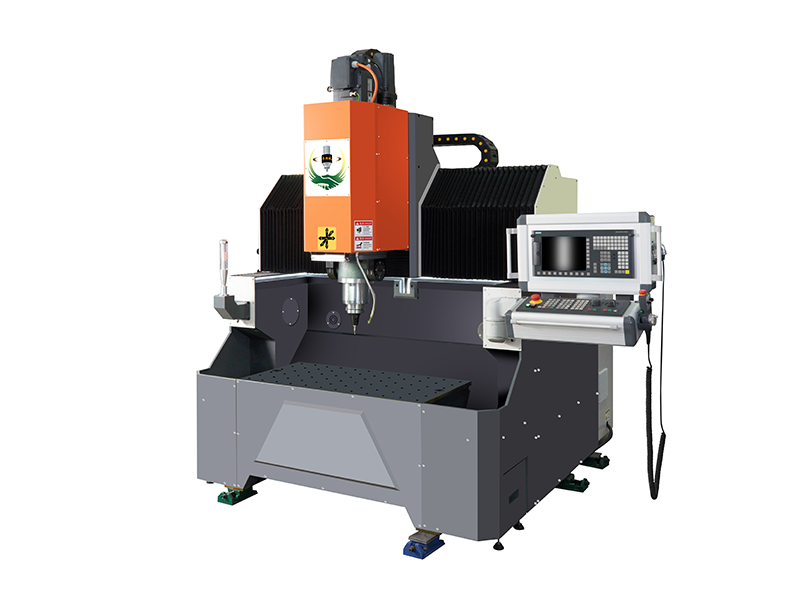

FSW-MX1206/1209-2D-3T小型动龙门式搅拌摩擦焊接设备基于高精度数控机床制造理念，在专业团队的通力合作下开发的经典搅拌摩擦焊接机型。设备有5个驱动轴，具备“五轴四联动”的运动属性，可实现直线、二维曲线搅拌摩擦焊接的功能。针对不同客户需求，设备配备有3T的主轴，可实现6XXX铝合金单面10mm的搅拌摩擦焊接。

在系统方面，配备了台湾iMaku数控系统，该系统是与孚斯威科技公司协同打造的一款针对搅拌摩擦焊接的专用控制系统，简单易操作、功能完善，融入特殊功能的定制化系统，真正做到专业与人性化的结合。同时，设备具有紧跟当前制造业发展趋势，实现智能制造的产业升级。可为每台设备免费提供远程云服务，设备使用数据可直接连接至手机客户端、pad客户端等，或者将设备使用的实时数据传递给我们的售后服务技术人员，以及时提供技术支持和服务。

详情介绍

性能参数

项目			主要参数
1206	X/Y/Z 轴行程	mm	1200x600x300
1209			1200x900x300
1206	主轴鼻端到工作台高度	mm	300-600
1209
快速位移		m/min	X/Y≥8, Z≥5
主轴顶锻力		kN	30
焊接厚度		mm	1-10（铝合金）
主轴最高转速		rpm	4200
恒压力+位置耦合控制响应速度		s	≤0.01

主轴倾角		°	±3（手动可调）
设备总功率		kw	25
1206	设备总重	T	7.5
1209			8

名称及规格	品牌	国别
控制系统	西门子828D	德国
全铸造床身结构	孚斯威	中国
滚珠丝杠	上银/鼎翰	中国台湾
直线导轨	上银/鼎翰	中国台湾
减速机	纽格尔	德国
万向联轴器	兴台光	中国台湾
齿轮齿条	台湾精特	中国台湾
主轴	台湾惟隆	中国台湾
电气元件	施耐德	法国
五轴电机	西门子	德国
润滑系统	宝腾	中国

功能项目	内容	特征	备注
过程控制	恒压力、恒位置混合控制	压力与位置耦合控制	标配
数据追溯	数据与参数相匹配管理，产品焊接过程中的数据与分析	每一个零件生产过程的数字化管理	标配
断针检测	检测刀具磨损情况	保证焊接质量的一致性	标配
刀具寿命监控	记录刀具的使用寿命或累计使用寿命	刀具使用寿命累计	标配
刀具库管理	可管控20个刀具的使用寿命	独立管理，投影半径自适应	标配
静轴肩系统	兼容静轴肩搅拌摩擦焊接工具/工艺	无飞边毛刺，更有利于实现焊接自动化	标配
可视化管理	生产过程数据可视化，如工艺参数、压力波动等	可满足实时监控、存储和数据追溯	选配
自动清铝屑	静轴肩粘铝屑的自动化清理	自动清理轴肩粘料	选配

配套夹具

应用场景

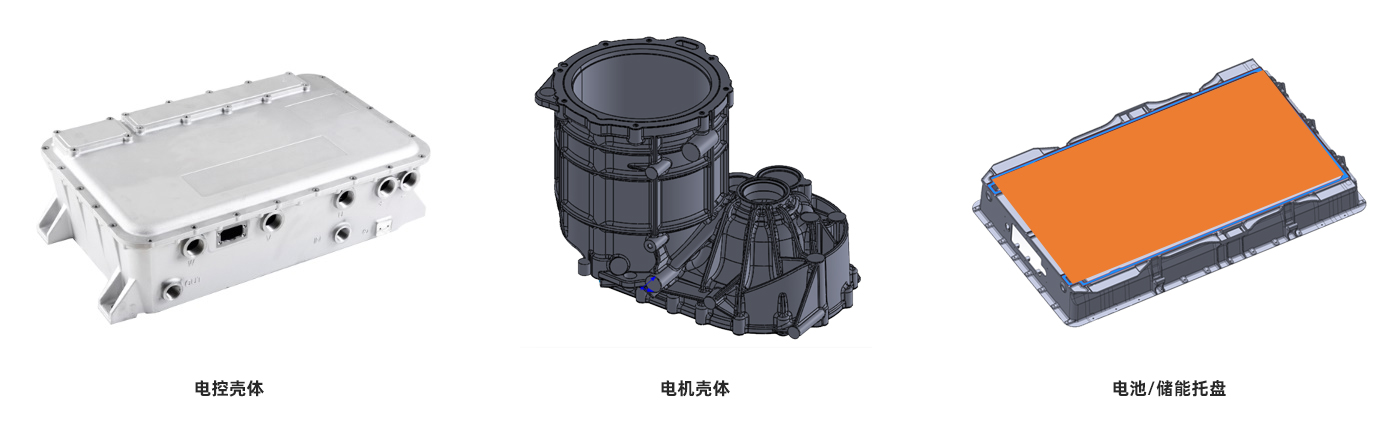

主要应用于新能源汽车“三电”零部件的压铸铝合金电机和电控壳体焊接，也适用于小规格尺寸的储能箱体焊接。基于零件大小可实现大部分壳体零件的双工位布局，大大提升设备的使用效率。

性能参数

项目			主要参数
1206	X/Y/Z 轴行程	mm	1200x600x300
1209			1200x900x300
1206	主轴鼻端到工作台高度	mm	300-600
1209
快速位移		m/min	X/Y≥8, Z≥5
主轴顶锻力		kN	30
焊接厚度		mm	1-10（铝合金）
主轴最高转速		rpm	4200
恒压力+位置耦合控制响应速度		s	≤0.01

主轴倾角		°	±3（手动可调）
设备总功率		kw	25
1206	设备总重	T	7.5
1209			8

名称及规格	品牌	国别
控制系统	西门子828D	德国
全铸造床身结构	孚斯威	中国
滚珠丝杠	上银/鼎翰	中国台湾
直线导轨	上银/鼎翰	中国台湾
减速机	纽格尔	德国
万向联轴器	兴台光	中国台湾
齿轮齿条	台湾精特	中国台湾
主轴	台湾惟隆	中国台湾
电气元件	施耐德	法国
五轴电机	西门子	德国
润滑系统	宝腾	中国

功能项目	内容	特征	备注
过程控制	恒压力、恒位置混合控制	压力与位置耦合控制	标配
数据追溯	数据与参数相匹配管理，产品焊接过程中的数据与分析	每一个零件生产过程的数字化管理	标配
断针检测	检测刀具磨损情况	保证焊接质量的一致性	标配
刀具寿命监控	记录刀具的使用寿命或累计使用寿命	刀具使用寿命累计	标配
刀具库管理	可管控20个刀具的使用寿命	独立管理，投影半径自适应	标配
静轴肩系统	兼容静轴肩搅拌摩擦焊接工具/工艺	无飞边毛刺，更有利于实现焊接自动化	标配
可视化管理	生产过程数据可视化，如工艺参数、压力波动等	可满足实时监控、存储和数据追溯	选配
自动清铝屑	静轴肩粘铝屑的自动化清理	自动清理轴肩粘料	选配

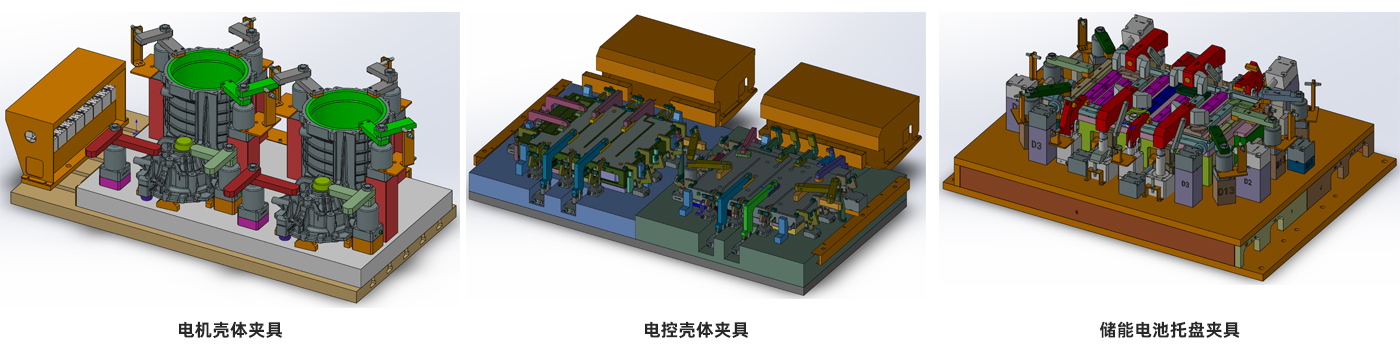

配套夹具

应用场景
